Contenido del paquete
 |
|---|
| EdgeRouter ER-8 |
 |
|---|
| Tornillos de sujeción (cant.: 4) |
 |
|---|
| Tuercas enjauladas (cant.: 4) |
 |
|---|
| Cable de alimentación |
Requisitos de instalación
- Destornillador Phillips (para montaje en bastidor o en pared)
- Tamaño estándar, bastidor de 19" de ancho con un mínimo de 1 U de altura (para montaje en bastidor)
- Para aplicaciones en interiores, utiliza el cableado UTP de categoría 5 (o superior) certificado para uso en interiores.
- Para aplicaciones en exteriores, el cableado apantallado de categoría 5 (o superior) debe utilizarse para todas las conexiones Ethernet y debe conectarse a la toma de tierra de CA de la fuente de alimentación.
Le recomendamos que proteja sus redes de entornos exteriores dañinos y fenómenos de descarga electrostática con el cable apantallado Ethernet de calidad industrial de Ubiquiti. Para obtener más detalles, visite: ui.com/toughcable
| Nota: A pesar de que el cableado puede colocarse en el exterior, el EdgeRouter debe guardarse dentro de una carcasa protectora. |
|---|

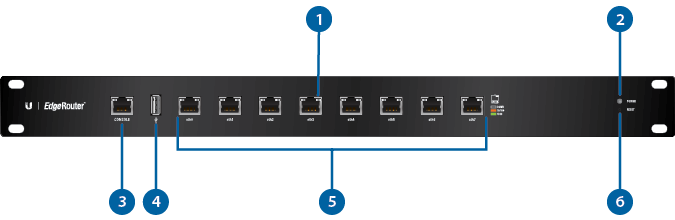

Descripción general del hardware
 LED RJ45 de velocidad/enlace/actividad (puertos eth0, eth7) |
|
|---|---|
Desactivado |
Sin conectar |
Ámbar |
Enlace establecido a 10/100 Mbps El parpadeo indica actividad |
Verde |
Enlace establecido a 1000 Mbps El parpadeo indica actividad |
 LED de alimentación |
|
Blanco |
EdgeRouter encendido |
 Puerto de consola |
|
Puerto de consola serie RJ45 para la gestión de la interfaz de línea de comandos (CLI). |
|
 Puerto USB |
|
Reservado para uso futuro. |
|
 RJ45 (puertos eth0, eth7) |
|
Los puertos RJ45 admiten conexiones Ethernet 10/100/1000. De forma predeterminada, el eth1 está configurado como cliente de DHCP, mientras que al eth0 se le asigna una dirección IP estática 192.168.1.1. |
|
 Botón Reset (Restablecimiento) |
|
Haga clic aquí para obtener información sobre cómo restablecer el EdgePoint a los valores predeterminados de fábrica. |
|

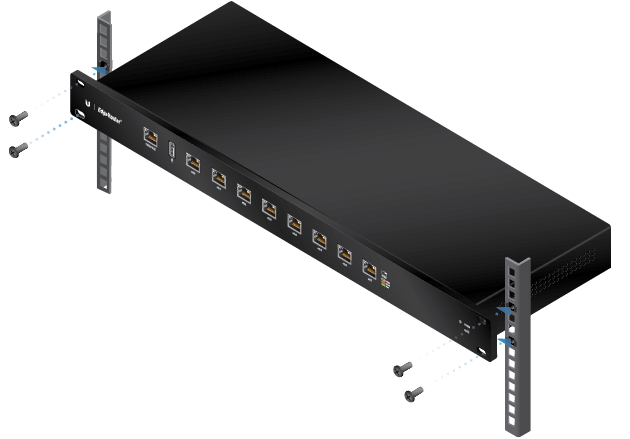

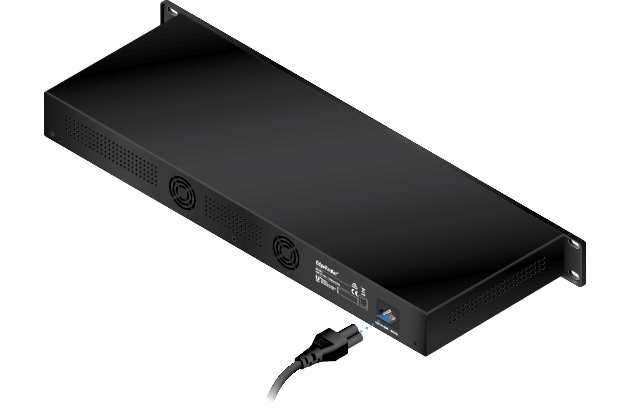

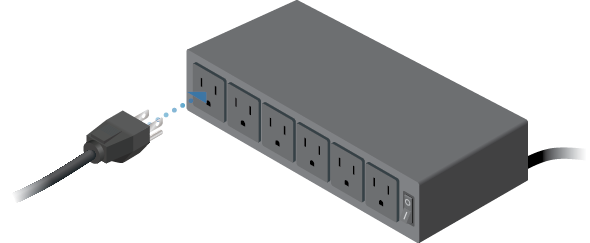

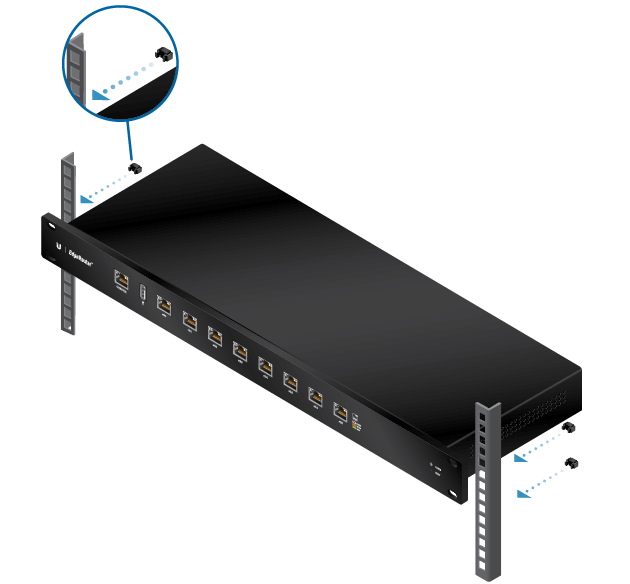

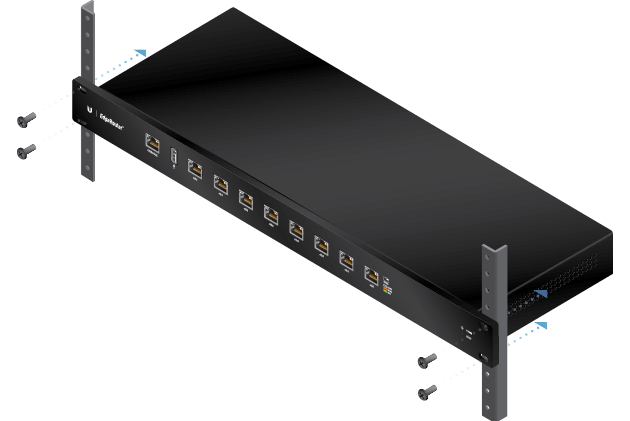

Instalación del hardware
O
Acceso a la interfaz de configuración EdgeOS
Se puede acceder a la interfaz de configuración EdgeOS® a través de DHCP o de asignación de direcciones IP estáticas. De forma predeterminada, el eth1 está configurado como cliente de DHCP, mientras que al eth0 se le asigna una dirección IP estática 192.168.1.1. Para configurar el EdgeRouter, vaya a la sección correspondiente: DHCP o "Static IP Address (Dirección IP estática)".
DHCP

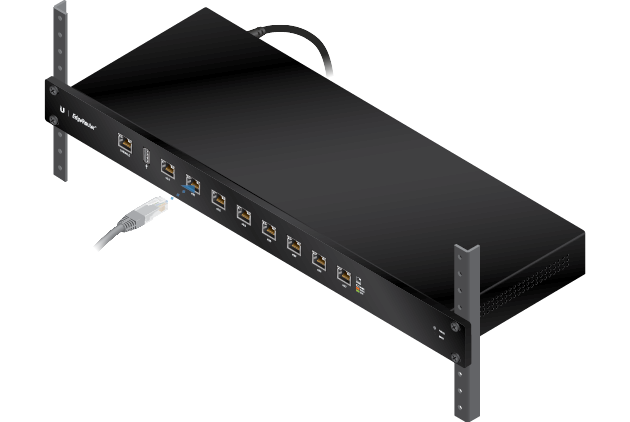

- Conecte un cable Ethernet de eth1 en el EdgeRouter a un segmento de LAN que ya tiene un servidor DHCP.
- Para comprobar la dirección IP del EdgeRouter, utilice uno de los métodos siguientes:
- Configure el servidor DHCP para que proporcione una dirección IP específica al EdgeRouter en función de su dirección MAC (en la etiqueta).
- Deje que el EdgeRouter obtenga una dirección IP y luego compruebe el servidor DHCP para ver qué dirección IP se asignó.
- Inicie el explorador web. Introduzca la dirección IP correcta en el campo de dirección. Pulse Intro (PC) o Retorno (Mac).
- Introduzca ubnt en los campos de nombre de usuario y contraseña. Lea el acuerdo de licencia de Ubiquiti y marque la casilla junto a I agree to the terms of this License Agreement (Acepto los términos de este acuerdo de licencia) para aceptarlo. Haga clic en Login (Inicio de sesión).
Se abrirá la interfaz de configuración de EdgeOS que le permitirá personalizar sus ajustes según sea necesario. Para obtener más información, consulte la guía del usuario EdgeOS, disponible en ui.com/download/edgemax
Dirección IP estática

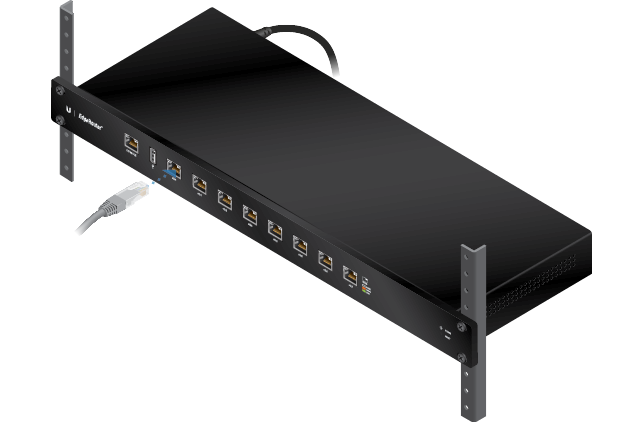

- Conecte un cable Ethernet desde el puerto Ethernet del ordenador al puerto eth0 del EdgeRouter.
- Configure el adaptador de Ethernet en su sistema host con una dirección IP estática en la subred 192.168.1.x.
- Inicie el explorador web. Escriba https://192.168.1.1 en la barra de direcciones. Pulse Intro (PC) o Retorno (Mac).
- Introduzca ubnt en los campos de nombre de usuario y contraseña. Lea el acuerdo de licencia de Ubiquiti y marque la casilla junto a I agree to the terms of this License Agreement (Acepto los términos de este acuerdo de licencia) para aceptarlo. Haga clic en Login (Inicio de sesión).
Se abrirá la interfaz de configuración de EdgeOS que le permitirá personalizar sus ajustes según sea necesario. Para obtener más información, consulte la guía del usuario EdgeOS, disponible en ui.com/download/edgemax
Gestión de UISP
Puede administrar el dispositivo mediante el UISP, que le permite configurar, supervisar, actualizar y realizar copias de seguridad de sus dispositivos a través de una sola aplicación. Para empezar, vaya a uisp.ui.com
Especificaciones
|
ER-8 |
|
|
Dimensiones |
484 x 164 x 44 mm (19,06 x 6,46 x 1,73") |
|---|---|
|
Peso |
2,3 kg (5,07 lb) |
|
Consumo máximo de energía |
35W |
|
Método de alimentación |
Cable de alimentación de CA universal (C5) |
|
Fuente de alimentación |
Adaptador de alimentación de CA/CC interno, 60W (24 V, 2,5 A) |
|
Botón |
Restablecer |
|
LED |
Alimentación |
|
Procesador |
Con doble núcleo a 800 MHz, MIPS64 con aceleración de hardware para procesamiento de paquetes |
|
Memoria del sistema |
2 GB de RAM DDR3 |
|
Almacenamiento de código |
4 GB |
|
Luces LED |
|
| Puerto serie de consola | N/A |
| Puertos de datos | Velocidad/enlace/actividad |
|
Interfaces de red |
|
| Puerto serie de consola | (1) puerto serie RJ45 |
| Puertos de datos | (8) puertos Ethernet RJ45 10/100/1000 |
|
Montaje |
Bastidor |
|
Protección ESD/EMP |
Aire: ± 24 kV, contacto: ± 24 kV |
|
Temperatura de funcionamiento |
De -10° C a 45° C (de 14° F a 113° F) |
|
Humedad de funcionamiento |
10 - 90 % sin condensación |
|
Certificaciones |
CE, FCC, IC |
