Contenuto della confezione

Requisiti di installazione

• Cacciavite Phillips (per montaggio su rack o a parete)
• Rack da 19" di dimensioni standard con altezza minima pari a 1U (per montaggio su rack)
• Per applicazioni per interni, utilizzare un cavo UTP di categoria 5 (o superiore), approvato per l'uso in ambienti interni.
• Per applicazioni in ambienti esterni, è necessario utilizzare un cavo schermato di categoria 5 (o superiore) per tutti i collegamenti Ethernet cablati con una messa a terra CA.

  Si consiglia di proteggere le reti da ambienti esterni pericolosi ed eventi di scariche elettrostatiche (ESD) distruttivi con cavi schermati Ethernet Ubiquiti di livello industriale. Per ulteriori informazioni, visitare il sito Web: ui.com/toughcable

	Nota: sebbene sia possibile posizionare il cavo all'esterno, EdgeSwitch deve essere alloggiato all'interno di un involucro protettivo.

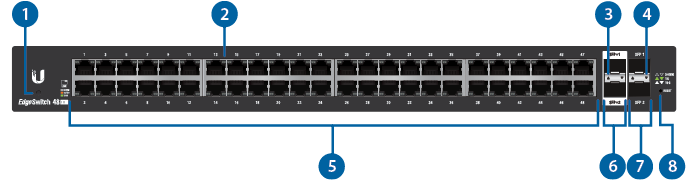

Panoramica dei componenti hardware

LED di sistema
Nota: la funzionalità del LED di sistema è stata aggiornata con il firmware v1.8.0. Pertanto, si consiglia di aggiornare EdgeSwitch alla versione del firmware più recente.
Bianco lampeggiante	Avvio in corso.
Bianco	Pronto per l'uso, non connesso a Ubiquiti Internet Service Provider (UISP™). Consultare "Gestione UISP".
Blu	Pronto per l'uso, connesso a UISP.
Blu fisso, a volte lampeggiante	Pronto per l'uso, non riesce a connettersi al sistema UISP, verificare la connessione al server UISP.
Blu lampeggiante in rapida sequenza	Utilizzato per individuare un dispositivo nel sistema UISP.
Blu/bianco alternato	Aggiornamento del firmware in corso.
LED velocità/collegamento/attività RJ45 (porte 1 - 48)
Spento	Nessun collegamento
Arancione	Collegamento stabilito a 10/100 Mbps La luce lampeggiante indica l'attività
Verde	Collegamento stabilito a 1000 Mbps (1 Gbps) La luce lampeggiante indica l'attività
LED velocità/collegamento/attività SFP+ (porte 1 - 2)
Spento	Nessun collegamento
Verde	Collegamento stabilito a 1 Gbps La luce lampeggiante indica l'attività
Bianco	Collegamento stabilito a 10 Gbps La luce lampeggiante indica l'attività
LED velocità/collegamento/attività SFP (porte 1 - 2)
Spento	Nessun collegamento
Arancione	Collegamento stabilito a 100 Mbps La luce lampeggiante indica l'attività
Verde	Collegamento stabilito a 1000 Mbps (1 Gbps) La luce lampeggiante indica l'attività
RJ45 (porte 1 - 48)
Le porte RJ45 supportano le connessioni 10/100/1000 Ethernet.
SFP+ (porte 1 - 2)
Le porte SFP+ di tipo hot-swap supportano collegamenti a 1/10 Gbps.
SFP (porte 1 - 2)
Le porte SFP di tipo hot-swap supportano collegamenti a 1 Gbps.

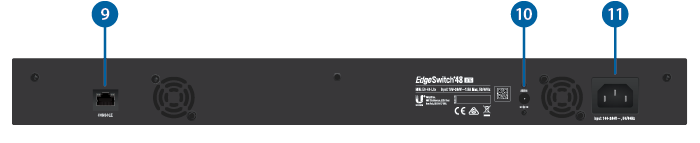

Pulsante di ripristino
Fare clic qui per informazioni su come ripristinare un EdgeSwitch alle impostazioni di fabbrica.
Porta della console
Porta seriale RJ45 della console per la gestione dell'interfaccia della riga di comando (CLI).
Ingresso CC
L'ingresso da 25 V CC può collegare un alimentatore ridondante o un alimentatore CC standalone (non incluso) con una potenza minima: 56W, da 25 a 16 V e connettore in linea da 2,5 mm con alimentazione CC. Nota: è possibile utilizzare un alimentatore CC ridondante, come hot spare; se l'alimentatore CA/CC interno non fornisce più alimentazione, EdgeSwitch passerà all'alimentazione CC senza interrompere il funzionamento.
Porta di alimentazione
Collegare il cavo di alimentazione incluso alla porta di alimentazione.

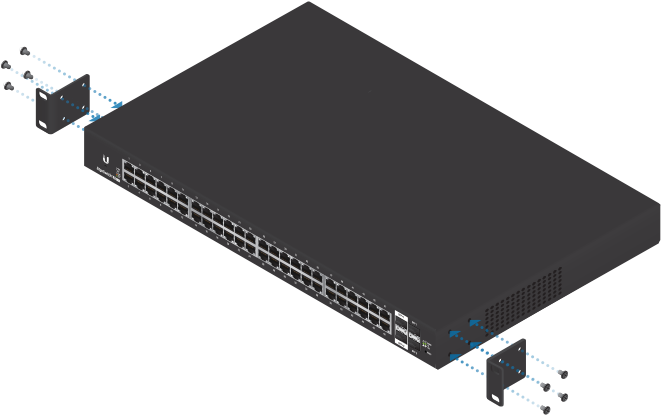

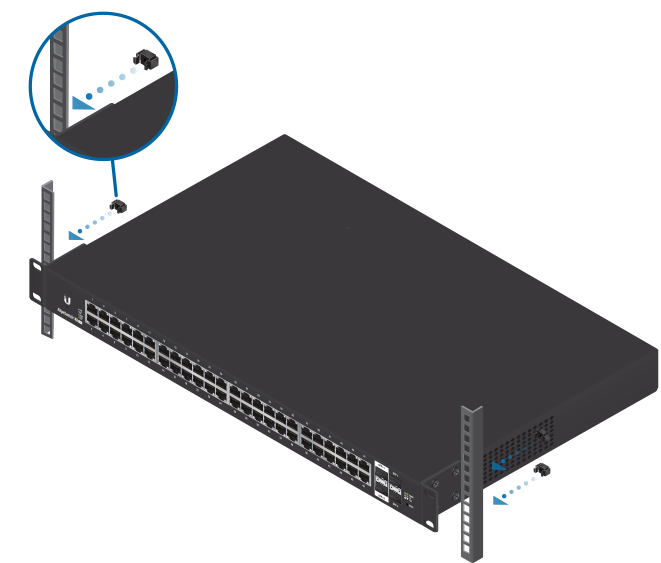

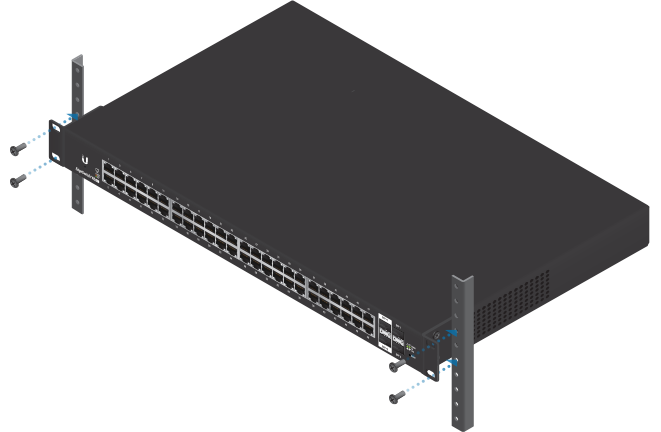

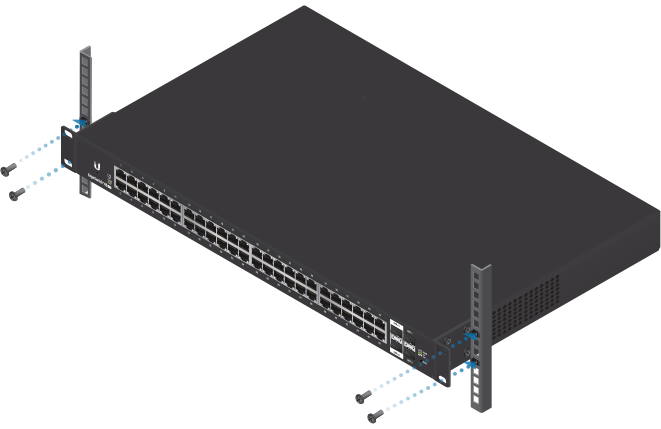

Installazione dell'hardware

1.

2.



OPPURE

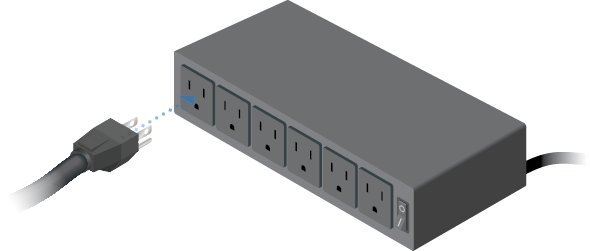

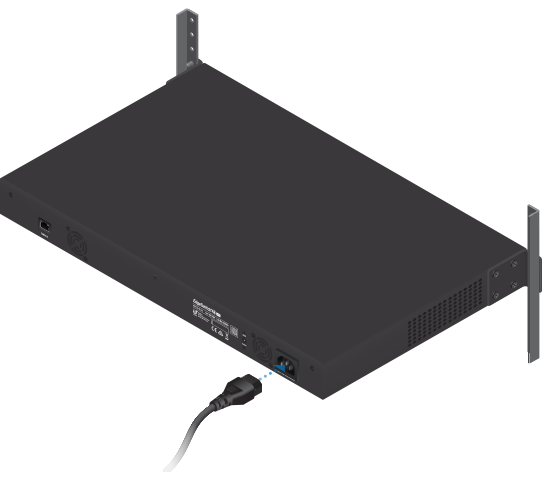

Collegamento dell'alimentazione

1.

2.

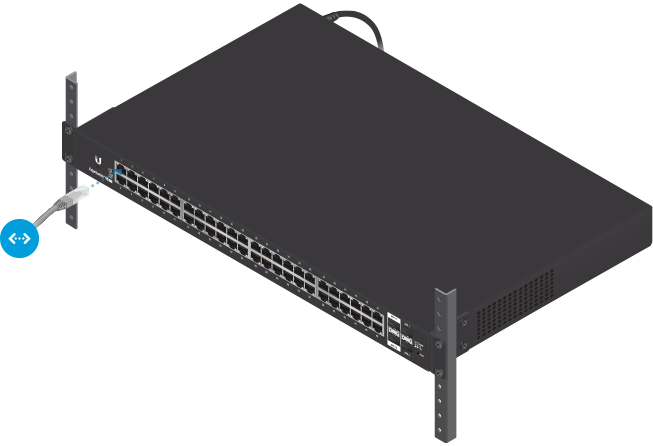

Collegamento Ethernet

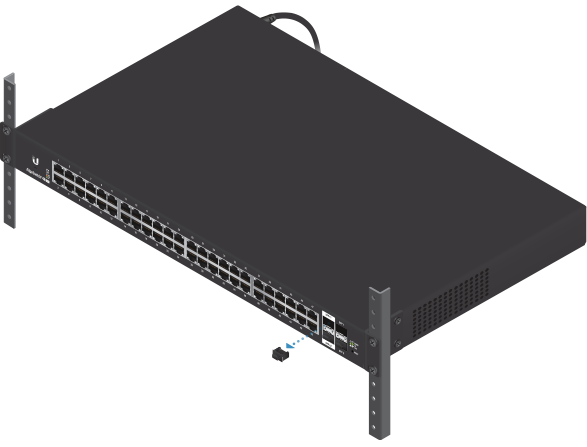

Collegamento di SFP+/SFP

I tipi di moduli specificati sono supportati alle seguenti velocità:

Porte	Tipo di modulo SFP+	Tipo di modulo SFP
SFP+ 1-2	10 Gbps	1 Gbps
SFP 1-2	(Non supportato)	1 Gbps

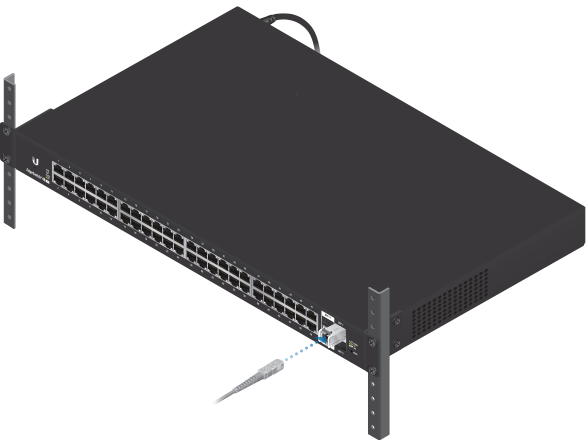

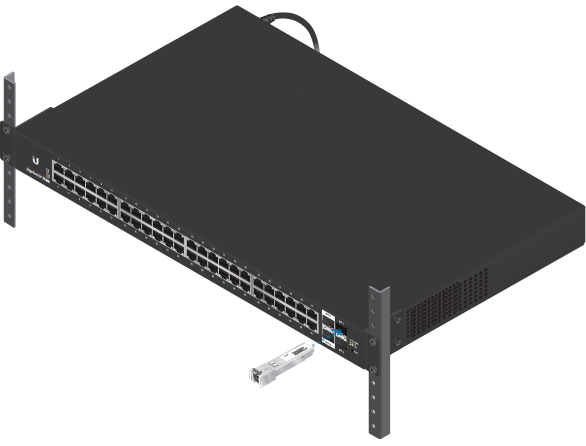

1.

2.

3.

Per informazioni sugli SFP Module compatibili in fibra, visitare il sito Web: ubnt.link/SFP_DAC_Compatibility

Accesso all'interfaccia di configurazione

EdgeSwitch è impostato su DHCP per impostazione predefinita, perciò tenterà di ottenere automaticamente un indirizzo IP. Se l'operazione non va a buon fine, utilizzerà l'indirizzo IP alternativo predefinito, 192.168.1.2. Passare alla sezione appropriata, DHCP o "Indirizzo IP alternativo":

DHCP

Utilizzare uno dei metodi riportati di seguito:

• Configurare il server DHCP per fornire un indirizzo IP specifico a EdgeSwitch in base al relativo indirizzo MAC (sull'etichetta).
• Consentire a EdgeSwitch di ricevere un indirizzo IP, quindi controllare il server DHCP per vedere quale indirizzo IP è stato assegnato.

Per effettuare l'accesso, attenersi alla seguente procedura:

1. Avviare il browser web. Digitare l'indirizzo IP appropriato nel campo dell'indirizzo. Premere Invio (PC) o Return (Mac).
2. Immettere ubnt nei campi Username (Nome utente) e Password. Fare clic su Sign In (Accedi).

Verrà visualizzata l'interfaccia di configurazione di EdgeSwitch. Personalizzare le altre impostazioni in base alle proprie esigenze. Per ulteriori informazioni, consultare la documentazione di EdgeSwitch, disponibile all'indirizzo ui.com/download/edgemax

Indirizzo IP alternativo

1. Accertarsi che il computer (o un altro sistema host) sia collegato a EdgeSwitch.
2. Configurare l'adattatore Ethernet nel sistema host con un indirizzo IP statico sulla sottorete 192.168.1.x.

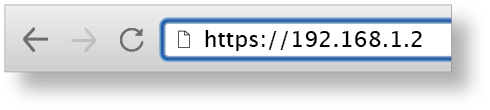

3. Avviare il browser web. Digitare l'indirizzo IP appropriato nel campo dell'indirizzo (192.168.1.2 è il valore predefinito per l'indirizzo IP alternativo). Premere Invio (PC) o Return (Mac).



4. Immettere ubnt nei campi Username (Nome utente) e Password. Fare clic su Sign In (Accedi).
5. Verrà visualizzata l'interfaccia di configurazione di EdgeSwitch. Fare clic su Settings (Impostazioni).
6. Modificare l'IP Address (Indirizzo IP) con un indirizzo IP univoco. Fare clic su Apply (Applica).

	Nota: se si modificano le impostazioni dell'IP, la sessione verrà interrotta e sarà necessario ricollegarsi all'EdgeSwitch con il nuovo indirizzo IP.

Personalizzare le altre impostazioni in base alle proprie esigenze. Per ulteriori informazioni, consultare la documentazione di EdgeSwitch, disponibile all'indirizzo ui.com/download/edgemax

Gestione UISP

È possibile anche gestire il dispositivo utilizzando il sistema di gestione della rete Ubiquiti. UISP consente di configurare, monitorare, aggiornare ed effettuare un backup dei dispositivi utilizzando una sola applicazione. Iniziare accedendo al sito uisp.ui.com

Specifiche

ES-48-Lite
Dimensioni	443 x 43 x 286 mm (17,44 x 1,69 x 11,26")
Peso
Staffe per montaggio su rack incluse	3,65 kg (8,05 libbre)
Staffe per montaggio su rack escluse	3,56 kg (7,85 libbre)
Velocità di linea non bloccante totale	70 Gbps
Massimo consumo di alimentazione CA	56W
Metodo di alimentazione
CA	100-240 V CA/50-60 Hz, ingresso universale
CC	56W CC, da 25 a 16 V, con connettore in linea da 2,5 mm con alimentazione CC
Alimentazione	CA/CC, interna, CC da 56W
Montaggio su rack	Sì, altezza 1U
Protezione ESD/EMP	Aria: ± 24 kV, contatto: ± 24 kV
Urti e vibrazioni	ETSI300-019-1.4 standard
LED per porta
Porte dati RJ45	Velocità/Collegamento/Attività
Porte dati SFP	Velocità/Collegamento/Attività
Interfacce
Interfacce di rete	(48) porte Ethernet RJ45 da 10/100/1000 Mbps (2) porte Ethernet SFP+ da 1/10 Gbps (2) porte Ethernet SFP da 1 Gbps
Interfaccia di gestione	(1) porta seriale RJ45, Ethernet in banda/fuori banda
Temperatura di esercizio	Da -5 a 40° C (da 23 a 104° F)
Umidità di funzionamento	5 - 95% (senza condensa)
Certificazioni	CE, FCC, IC
